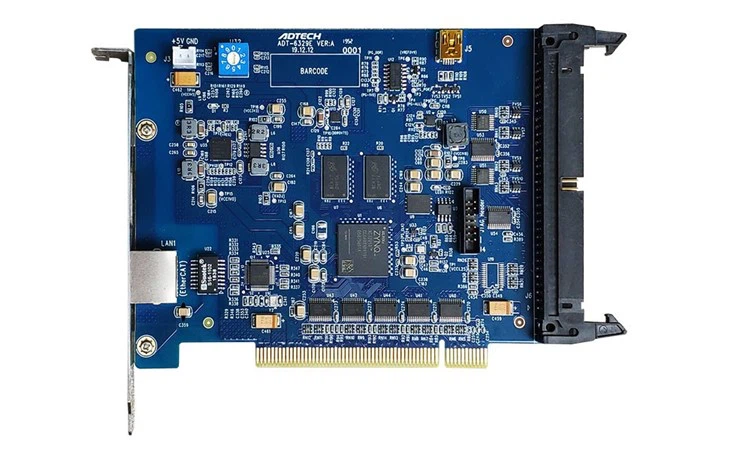

Thẻ điều khiển chuyển động loại xe buýt

Thẻ điều khiển bus ADT6329E EtherCAT, hỗ trợ tối đa 64 nút, có chức năng lập kế hoạch tiền xử lý quỹ đạo chuyển động, hỗ trợ bốn nhóm kênh nội suy tiền xử lý độc lập, hỗ trợ nội suy lên đến 32 trục, nhiều loại điều khiển tăng tốc và giảm tốc, không gian nội suy cung, vòng lặp biến vị trí logic, đồng bộ hóa cổng ảo, ánh xạ trục vật lý, CAM điện tử, so sánh vị trí chiều 2-3, flybat tốc độ cao hỗ trợ 8 đầu vào phản hồi bộ mã hóa, tần số nhận tối đa là 4 MHz.

Gửi yêu cầu

● Hỗ trợ tối đa 64 nút: Điều khiển servo (bước) bus EtherCAT, mở rộng mô-đun bus IO

● Chu kỳ giao tiếp: 250us-4ms

● Với chức năng lập kế hoạch tiền xử lý quỹ đạo chuyển động, hỗ trợ bốn nhóm kênh nội suy tiền xử lý độc lập

● Hỗ trợ QXE, EM, Panasonic, Sanyo và servo truyền thông giao thức EtherCAT khác (bước) hoặc các mô-đun mở rộng truyền thông EtherCAT khác

● Hỗ trợ nội suy lên tới 32 trục

● Một loạt các điều khiển tăng tốc và giảm tốc, nội suy cung không gian, vòng biến đổi vị trí logic, đồng bộ hóa cổng ảo, ánh xạ trục vật lý, CAM điện tử, so sánh vị trí chiều 2-3, bắn bay tốc độ cao

● Hỗ trợ 8 đầu vào phản hồi bộ mã hóa, tần số nhận tối đa 4 MHz

Bus type motion control card 1
