Máy công cụ điều khiển số là viết tắt của máy công cụ điều khiển kỹ thuật số, là một loại máy công cụ tự động được trang bị hệ thống điều khiển chương trình. Hệ thống điều khiển có thể xử lý hợp lý các chương trình có mã điều khiển hoặc các lệnh tượng trưng khác, giải mã chúng, biểu diễn chúng bằng các số được mã hóa và nhập chúng vào thiết bị NC thông qua vật mang thông tin. Sau khi xử lý bằng thiết bị điều khiển số đã đưa ra nhiều tín hiệu điều khiển, điều khiển hoạt động của máy công cụ, theo yêu cầu bản vẽ về hình dạng và kích thước, các bộ phận tự động xử lý ra. Máy công cụ điều khiển số giải quyết tốt hơn các vấn đề xử lý phức tạp, chính xác, lô nhỏ, nhiều loại, là một máy công cụ tự động linh hoạt, hiệu quả, đại diện cho hướng phát triển của công nghệ điều khiển máy công cụ hiện đại, là một sản phẩm tích hợp cơ điện điển hình.
Máy khắc là một loại máy công cụ CNC. Máy khắc có thể được sử dụng để cắt và đục lỗ không tiếp xúc với các tấm và ống kim loại hoặc phi kim loại. Nó đặc biệt thích hợp để cắt và gia công bằng laser tấm thép không gỉ, tấm sắt, tấm silicon, tấm gốm, hợp kim titan, epoxy, thép A3, kim cương và các vật liệu khác. Được sử dụng rộng rãi trong 3C, mài mòn chính xác, y tế và các lĩnh vực khác.

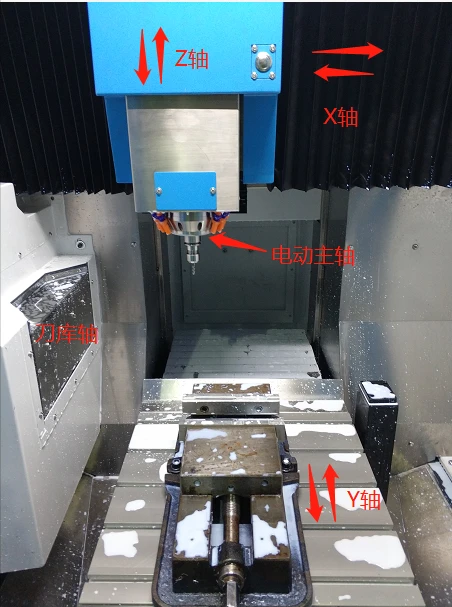

Hình 2 Bàn gia công máy khắc tinh
Bộ điều khiển CNC9640 Ưu điểm:
1. Chức năng tự chẩn đoán: chẩn đoán trục chính, giới hạn, đầu vào và đầu ra theo thời gian thực khi chuyển động
2, chức năng bù: bù khoảng cách, bù chiều dài dao, bù bán kính dao
3, hướng dẫn phong phú: hỗ trợ mã G tiêu chuẩn, hướng dẫn tỷ lệ, hướng dẫn xử lý gương, hướng dẫn thiên vị đa công cụ, vòng lặp chương trình, nhảy chương trình, chuyển chương trình, gọi chương trình, định nghĩa macro và các hướng dẫn quản lý khác
4, hỗ trợ nội suy đường thẳng, nội suy cung, hướng dẫn nội suy xoắn
5, chức năng kiểm tra lỗi phong phú: tất cả các loại lỗi vận hành có thể chỉ ra bản chất của lỗi và hướng dẫn sửa lỗi
6. Hệ thống có thể trao đổi chương trình với PC: Lập trình phụ trợ CAD/CAM/CAPP có thể được thực hiện bằng tài nguyên phần mềm phong phú của PC và chương trình có thể được truyền tới hệ thống CNC9620 để xử lý thông qua giao diện (giao diện sao chép USB di động USB, Giao diện RS232) và chương trình trong hệ thống cũng có thể được truyền tới PC thông qua giao diện truyền thông
|
Tên dự án |
máy khắc |
|||
|
Cấu hình thiết bị (thiết bị đơn) |
||||
|
Tên |
người mẫu |
Số lượng |
giới thiệu |
|
|
Bộ điều khiển chuyển động xung |
CNC9640 |
1 |
|
|
|
trình điều khiển servo |
QS7020M |
2 |
|
|
|
trình điều khiển servo |
QS7030M |
2 |
|
|
|
động cơ servo |
ACH-06040DC |
1 |
Trục thay dao |
|
|
động cơ servo |
ACH-06040DC-T |
1 |
Trục Z |
|
|
động cơ servo |
ACH-08075DC |
2 |
Trục X, Y |
|
|
biến tần |
爱德利AS2-104 |
1 |
|
|
|
Động cơ biến tần tốc độ cao |
400W |
1 |
trục chính |
|
|
yêu cầu cơ sở |
||||
|
điều khiển động cơ servo 1, 4; 2, độ chính xác xử lý 0.01MM; 3. Hỗ trợ hộp cầm tay; 4, độ chính xác xử lý 0,01mm 5, hỗ trợ mã G tiêu chuẩn. |
||||
|
mẫu đã xử lý |
||||
|
|
||||
